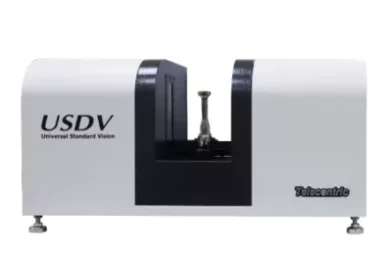

デスクトップ型テレセントリック画像測定機（TIMIシリーズ）
TIMIシリーズは、高精度な測定アルゴリズムと「フレーム＆メジャー」方式を採用したデスクトップ型の画像測定機です
Desktop Type
テレセントリック方式デスクトップ画像検査システム
このデスクトップ型のテレセントリック画像測定機は、高精度な測定アルゴリズムと
「フレーム＆メジャー」システムを搭載しており、
迅速・正確・簡単操作で部品の測定が可能です。
測定機能
01
高精度測定
スライディングヘッドCNC精密自動旋盤などで使用される各種の旋削および研削シャフトの測定に対応
02
簡単な操作
ワーク全体の測定値を一押しで取得可能
03
多段階の検査に対応
初品検査・受入検査・工程内検査・最終検査など、複数の品質検査工程に柔軟に対応可能
特徴
- 外径≦60mm、長さ≦100mmまたは200mmの小型シャフトやねじの迅速かつ正確な測定に対応
- 回転プラットフォームとリフティング機構を装備し、スクリプトの編集と自動測定が可能
- 防水・防油設計で、製造現場への設置に適しており、品質保証室への移動が不要
- 小型・軽量（約55kg）で、優れた構成
- ユーザーフレンドリーなインターフェースで、「フレーム＆メジャー」ソフトウェアを採用。フレームを選択し、機能ボタンをクリックするだけで測定が可能。学習と操作が容易
- 三次元測定機に匹敵する多機能な測定機能を備え、経済的で高いコストパフォーマンスを実現
- ユーザーのERPやSPCシステムとの連携が可能。Xバー、Rチャートなどの簡易SPC統計をリアルタイムで閲覧可能
- 測定ビッグデータにより、生産プロセスと品質のリアルタイム監視と分析を提供し、応答時間を短縮。廃棄物の蓄積を防止
主な特長
01
回転ステージを搭載
ワークを水平または垂直に片側からクランプ可能な回転ステージを装備
02
全長の自動軸方向測定が可能
ワークの外径、幅、セグメントの高さ、アーク、ねじ寸法などを自動で測定
03
自動R軸回転システムを搭載
真円度、円筒度、同軸度、振れ、位置などの幾何公差（GD&T）の測定が可能
